首页 > 产品展示 > 密封型防尘防水微动开关
密封型防尘防水微动开关
单价 面议
询价 暂无
浏览 941
发货 广东东莞市付款后3天内
过期 长期有效
更新 2016-01-10 22:59

详细信息

G5W1107特性参数
额定值:参照G5系列微动开关订货型号指引
接触电阻:50mΩ Max.
绝缘电阻:100mΩ Max.
抗电强度:同极端子间1000VAC(50-60Hz 1min)
端子外外壳间1500VAC (50-60Hz 1min)
电气寿命:20,000次/cycles~100,000次/cycles
机械寿命:1,000,000次/cycles以上
接触形式:SPDT 单极双投,SPST-NC常闭,SPST-NO常开
操作柄类型:短滚轮手柄( Roller Lever)
端子类型:外接导线(for G5W11 series only)



防水等级:IEC IP67

安规认证: ENCE  CQC  CUL  UL









G5W1107操作特性

型号
Part Number
操作参数/Parameters
OF Max. RF Min. PT Max.
(mm)
OT Min.
(mm)
MD Max.
(mm)
OP
(mm)
(N) (gf) (N) (gf)
G5W11-WZ015A05-WX 0.30 30 0.05 5 1.6 0.8 0.4 20.6±0.8
G5W11-WZ025A05-WX 0.40 40 0.10 10 1.6 0.8 0.4 20.6±0.8
G5W11-WZ050A05-WX 0.64 65 0.15 15 1.6 0.8 0.4 20.6±0.8
G5W11-WZ100A05-WX 1.18 120 0.35 35 1.6 0.8 0.4 20.6±0.8
G5W11-WZ200A05-WX 2.35 240 0.59 60 1.6 0.8 0.4 20.6±0.8

关于操作特性的术语解释请参考:微动开关动作特性术语及图解

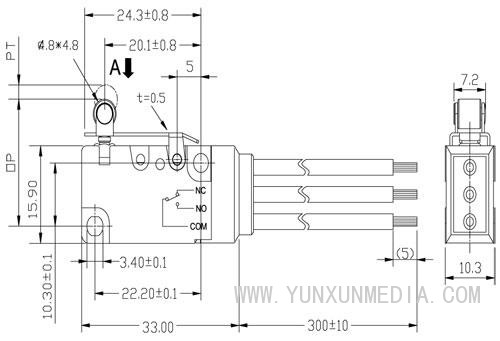

G5W1107外形尺寸
